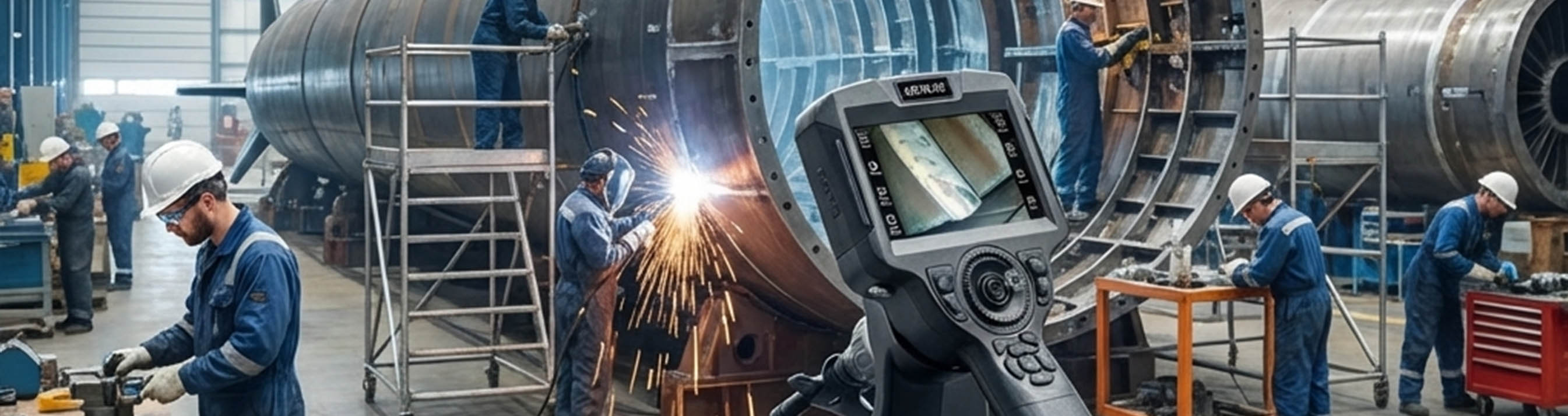

Длина эндоскопа

eVIT — профессиональная серия технических эндоскопов, созданная для беспрецедентной точности диагностики в самых труднодоступных местах. От турбинных лопаток до трубопроводов высокого давления — eVIT раскрывает скрытые дефекты, которые другие системы упускают.

Почему eVIT меняет правила игры:

Оптика мирового уровня: 4K-матрица с углом обзора 120° и зумом 10x. LED-освещение 500 люкс с адаптивной яркостью. Фокус от 2 мм до бесконечности.
Умная диагностика: Автоматическое распознавание трещин, коррозии и износа с точностью ±0,05 мм. 3D-сканирование для точной оценки глубины дефектов.
Мобильность и автономность: Зонд длиной до 30 м, IP68-защита, аккумулятор 12 часов. Беспроводная передача данных на смартфон/планшет/PC.
Интеграция с цифровыми системами: Экспорт в PDF, Excel, AVI. Совместимость с AR-очками и дронами для осмотра крупных объектов.

Экономия времени и средств:

Раннее выявление проблем сокращает простои на 70% и затраты на ремонт в 4 раза. Окупаемость за 3-6 месяцев. Сертифицировано по ISO 9001 и ASME B31.3.

Модели eVIT для вашей отрасли:

eVIT Pro — для энергетики и авиации (зонд 8 мм, 4K).
eVIT Ultra — нефтегаз (зонд 4 мм, 30 м длина).
eVIT Flex — универсальный (поворотный зонд 360°).

Закажите демо-осмотр бесплатно — убедитесь в превосходстве eVIT на своем оборудовании. Доставка по России за 2 дня. Гарантия 3 года + обучение персонала.

«eVIT сократил время инспекции в 5 раз. Теперь видим то, что раньше было невозможно.» - Главный инженер «Росатом»

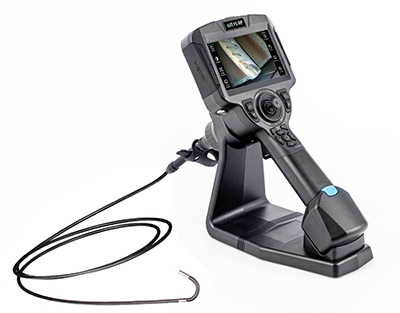

Преимущества длинных эндоскопов

Эндоскопы для неразрушающего контроля и технической диагностики

Доступ к удаленным узлам без разбора конструкции. Большая длина позволяет обследовать внутренние части турбин, длинные участки трубопроводов или глубокие шахты, не прибегая к дорогостоящему и длительному демонтажу оборудования.
Маневренность в ограниченном пространстве. Оптимально короткий жесткий эндоскоп (бороскоп) обеспечивает максимальную точность позиционирования и высокую скорость осмотра в легкодоступных зонах, таких как цилиндры двигателей или литейные формы.
Охват больших участков за один проход. Использование длинных гибких видеозондов (до 30 метров и более) позволяет проводить инспекцию протяженных магистралей или теплообменников за один ввод, что значительно сокращает общее время проведения технических работ.
Сохранение качества визуализации. В современных видеоэндоскопах передача сигнала идет по кабелю, поэтому большая длина зонда не приводит к потере яркости или четкости изображения, в отличие от старых фиброскопов, где качество картинки зависело от длины волокна.
Безопасность оператора. Достаточная длина зонда позволяет специалисту находиться на безопасном расстоянии от опасных зон, таких как горячие части работающих агрегатов, зоны с повышенным радиационным фоном или химически агрессивные среды.

Большая длина эндоскопа дает возможность добраться до удалённых или глубоко расположенных полостей и узлов без разборки оборудования. Это особенно полезно при контроле протяжённых трубопроводов, теплообменников, вентиляционных каналов и длинных технологических трасс, где демонтаж занимает много времени и стоит дорого.

Правильно выбранная длина ускоряет работу: чем реже требуется переставлять точку ввода, тем быстрее проходит инспекция. Для длинных объектов можно обследовать значительную часть системы «за один заход», сокращая простой оборудования и время на подготовительные операции.

Достаточная длина повышает безопасность. Оператор может оставаться на расстоянии от горячих, движущихся или химически опасных зон, а также работать из более удобного и защищённого положения, не приближаясь к потенциально рискованным участкам.

Оптимальная (не избыточная) длина улучшает управляемость. Слишком длинный зонд чаще образует петли, сильнее трётся о стенки и хуже передаёт движение, поэтому умеренная длина в доступных задачах обеспечивает более точное позиционирование наконечника и стабильнее удерживает нужный ракурс.

Длина помогает подобрать правильную конфигурацию осмотра под конкретный объект: где-то выгоднее короткий бороскоп для точной работы и минимальных потерь времени, а где-то — длинный гибкий видеоэндоскоп для охвата протяжённых зон. В итоге повышается повторяемость контроля и снижается риск пропустить дефекты из‑за ограниченного доступа.

Видео

eVIT Flexon 360 cистема телеинспекции-видеоэндоскоп

Оптические эндоскопы eVIT - Программные алгоритмы повышения реалистичности цветов

eVIT STI модульная оптико-цифровая эндоскопическая система со сверхтонкими зондами - обзор

Длина эндоскопа в технической эндоскопии: как выбрать оптимальный параметр для эффективной диагностики

Введение: роль длины эндоскопа в технической эндоскопии

В технической эндоскопии длина эндоскопа играет ключевую роль, определяя глубину проникновения в труднодоступные полости механизмов, конструкций и коммуникаций. Это не просто техническая характеристика, а основной фактор, влияющий на применимость устройства в конкретных задачах — от инспекции авиационных двигателей до контроля состояния трубопроводов и канализационных систем. Правильный выбор длины позволяет минимизировать риски повреждений, обеспечить точную визуализацию и повысить общую эффективность диагностики. В этой статье мы разберем, как классифицируется длина эндоскопа, какие факторы влияют на выбор и на что обратить внимание при покупке.

Классификация эндоскопов по длине зонда

Эндоскопы классифицируются по длине рабочего зонда (кабеля или трубки), которая варьируется в широком диапазоне в зависимости от сферы применения:

Короткие эндоскопы (до 1 метра)

Длина: 30–100 см.
Применение: Автомобильная диагностика (цилиндры двигателей, топливные системы), инспекция электрооборудования, ремонт бытовой техники.
Преимущества: Высокая маневренность, минимальный риск запутывания, простота в использовании.
Примеры: Эндоскопы для осмотра поршневых групп, где важна жесткость и точный контроль.

Средние эндоскопы (1–5 метров)

Длина: 1–5 м.
Применение: Промышленная эндоскопия — проверка котлов, турбин, насосов; осмотр трубопроводов в нефтехимии, вентиляционных шахт.
Преимущества: Универсальность для большинства задач, баланс между длиной и управляемостью.
Особенности: Часто оснащаются армированным кабелем для прохождения изгибов до 90–180°.

Длинные эндоскопы (5–30 метров и более)

Длина: 5–30+ м.
Применение: Контроль канализационных сетей, глубоких скважин, длинных туннелей, инспекция магистральных труб.
Преимущества: Доступ к удаленным зонам без разборки конструкций.
Недостатки: Увеличенная масса, необходимость в системах управления (пультах с подачей кабеля), возможные потери сигнала на больших дистанциях.

Факторы, влияющие на выбор длины эндоскопа

1. Глубина инспекции и геометрия объекта

Длина должна превышать предполагаемую дистанцию на 20–30% для запаса на изгибы и манипуляции. Например, для осмотра 3-метровой труны с поворотами оптимален эндоскоп 4–5 м.

2. Жесткость и гибкость зонда

Жесткие эндоскопы: Короткие (до 50 см), для прямолинейных полостей.
Гибкие: Длинные, с возможностью изгиба в 2–4 направлениях на 120–220°.
Полужесткие: Компромисс для средних длин.

3. Диаметр зонда и совместимость

Тонкие зонды (2–6 мм) подходят для узких щелей, но ограничивают длину из-за хрупкости; толстые (8–12 мм) выдерживают большие дистанции.

4. Качество оптики и передача сигнала

На длинах свыше 10 м требуется цифровая передача (USB/HDMI) с усилителями сигнала, чтобы избежать искажений. LED-подсветка должна быть распределенной по всей длине.

5. Условия эксплуатации

В агрессивных средах (влага, химикаты) длина коррелирует с защитой IP67–IP68 и материалом оболочки (полиуретан, нержавеющая сталь).

Стандарты и нормы для длины эндоскопов

В технической эндоскопии ориентирами служат стандарты ISO 16345 (эндоскопы для неразрушающего контроля) и ASTM E1212, где длина зонда должна обеспечивать разрешение не хуже 1 мм на максимальной дистанции. Для промышленной безопасности (ГОСТ Р 55684) рекомендуются модели с запасом длины для эвакуации зонда в аварийных ситуациях.

Как измерить и проверить длину эндоскопа на практике

Измерение рабочей длины: От рукоятки до кончика камеры (не считая соединительного кабеля к дисплею).
Тест на изгибы: Прокрутка через трубы с радиусом 50–100 мм.
Проверка сигнала: Осмотр на максимальной длине с фиксацией четкости.
Совместимость с аксессуарами: Крепление зеркал, захватов без потери длины.

Заключение: длина эндоскопа как инвестиция в надежность

Оптимальная длина эндоскопа — это не максимум, а точный расчет под задачу, который окупается сокращением времени инспекции и минимизацией простоев оборудования. Перед выбором проведите аудит объектов и протестируйте устройство в реальных условиях. Если вам нужен эндоскоп конкретной длины для технической эндоскопии, обратитесь к специалистам — правильный подбор продлит срок службы и повысит точность диагностики.

Эндоскопы eVIT

Длина эндоскопа в технической эндоскопии: Полный гид по выбору и эксплуатации

В сфере неразрушающего контроля (НК) длина эндоскопа является одним из критических параметров, определяющих возможность проведения инспекции без демонтажа дорогостоящего оборудования. В данной статье мы разберем, как правильно выбрать рабочую длину зонда, на что она влияет и какие технические ограничения существуют для различных типов видеоэндоскопов.

Почему длина имеет значение?

Длина рабочей части (зонда) напрямую связана с глубиной проникновения в исследуемый объект. В технической диагностике (авиация, энергетика, нефтегазовая отрасль) ошибка в выборе длины может привести либо к невозможности достичь зоны дефекта, либо к избыточному износу кабеля и потере четкости изображения.

Основные аспекты влияния длины:

Досягаемость: Возможность осмотреть лопатки турбин, внутренние швы трубопроводов или камеры сгорания.
Управляемость: Чем длиннее зонд, тем сложнее передать усилие на артикуляцию (поворот) дистальной части.
Качество сигнала: На сверхдлинных дистанциях (свыше 30 метров) возрастает затухание видеосигнала.

Классификация эндоскопов по длине и назначению

Выбор длины зависит от конкретной инженерной задачи. Условно технические эндоскопы делятся на три категории:

1. Короткие эндоскопы (до 2 метров)

Используются для локальной диагностики узлов, находящихся в прямой доступности.

Сферы применения: Автосервис (осмотр цилиндров двигателя), литейное производство, проверка электрощитовых.
Преимущества: Высочайшая маневренность, легкость стерилизации (если применимо), минимальный риск повреждения оптики.

2. Средние эндоскопы (от 2 до 10 метров)

Самый востребованный сегмент для промышленного неразрушающего контроля.

Сферы применения: Авиационные двигатели, теплообменники, газовые турбины, сложные гидравлические системы.
Преимущества: Компромисс между глубиной проникновения и сохранением функции артикуляции (поворота кончика камеры).

3. Длинные и сверхдлинные системы (от 10 до 100+ метров)

Часто представлены в виде видеокроулеров или проталкиваемых систем на барабанах.

Сферы применения: Магистральные трубопроводы, глубокие скважины, системы вентиляции зданий, проверка канализационных сетей.
Особенности: Часто отсутствует активная артикуляция, корпус зонда имеет повышенную жесткость на изгиб.

Технические ограничения при увеличении длины

При выборе оборудования важно понимать «закон убывающей отдачи»: увеличение длины вносит ряд технических сложностей.

Артикуляция (Управление кончиком)

В видеоэндоскопах с механическим управлением используются тросы. На длине свыше 5-7 метров люфт тросов становится значительным, и точность поворота головки снижается. Для решения этой проблемы в сверхдлинных моделях применяют электроприводы или пневматическую артикуляцию.

Освещение и яркость

Светопередача через оптическое волокно затухает пропорционально длине. В современных длинных видеоэндоскопах светодиоды (LED) выносятся непосредственно на дистальный конец (в камеру), чтобы избежать потери яркости, характерной для фиброскопов.

Устойчивость к перегибам

Чем длиннее зонд, тем выше риск его застревания или образования петель внутри полости. Для зондов большой протяженности важна многослойная оплетка (вольфрам, нержавеющая сталь или полиуретан с кевларовым усилением).

Как рассчитать необходимую длину: чек-лист для инженера

Перед покупкой или арендой эндоскопа выполните следующие шаги:

Замерьте максимальное расстояние до самой удаленной точки осмотра. Добавьте 20% "запасного" хода для маневров.
Учтите геометрию ходов. Если в трубе много изгибов под 90 градусов, трение увеличится, и протолкнуть зонд на номинальную длину будет невозможно без использования направляющих.
Определите тип зонда. Если нужна точность — берите зонд до 3 метров с полной артикуляцией. Если нужно пройти 20 метров трубы — выбирайте жесткий проталкиваемый кабель.
Проверьте диаметр. Длина и диаметр взаимосвязаны: очень тонкие и при этом длинные зонды склонны к потере устойчивости (сминанию).

Длина эндоскопа в технической эндоскопии — один из ключевых параметров, который напрямую влияет на то, сможете ли вы вообще добраться до зоны контроля, насколько удобно будет работать и какое качество изображения получите на выходе. На практике неправильно выбранная длина приводит к типичным проблемам: «не дотянулись» до дефекта, зонд застревает в изгибах, картинка темнее и менее стабильная, а проталкивание занимает больше времени.

В технической (промышленной) эндоскопии под длиной обычно понимают рабочую длину зонда — расстояние от точки ввода до дистального конца с камерой/оптикой. Именно она важна для доступа. Общая длина комплекта (с рукояткой, вводной частью и т. п.) может быть больше, но при выборе ориентируются прежде всего на рабочую длину.

Почему длина так важна? Потому что любой дополнительный метр — это не только «дотянуться дальше», но и рост требований к жесткости, износостойкости, устойчивости к перегибам и к качеству передачи сигнала. На коротких зондах проще добиться четкой картинки и точного управления наконечником, а на длинных — сложнее сохранять управляемость и стабильность изображения, особенно в сложной геометрии (изгибы, переходы, ступени, ребра, отложения).

Самые популярные диапазоны длины в промышленной эндоскопии можно условно разделить на несколько групп. Короткие решения (примерно 0,5–1,5 м) часто выбирают для быстрых осмотров в сервисе, на производстве и в ремонте, когда объект находится «рядом»: корпусные полости, агрегаты, узлы техники, контроль сборки. Это удобный вариант, где обычно легко управлять наконечником, проще держать картинку стабильной и меньше риск повредить зонд.

Средняя длина (примерно 2–3 м) считается наиболее универсальной для многих задач: двигатели, компрессоры, теплообменники, труднодоступные полости машин и оборудования. Для таких работ важно, чтобы зонд оставался достаточно «послушным», а артикуляция (управляемый изгиб наконечника) реально помогала обходить препятствия.

Длинные эндоскопы (от 5 м и дальше, включая 10–30 м и более) часто используют для труб, каналов, инженерных коммуникаций и протяженных объектов. Здесь нередко применяют проталкиваемые (push-rod) решения, направляющие, центраторы, а также более «жесткие» по конструкции зонды. При большой длине маневренность наконечника и точность позиционирования могут снижаться, зато появляется шанс добраться туда, куда короткий эндоскоп физически не пройдет.

Есть важный нюанс: длина почти всегда связана с диаметром зонда. Чем тоньше зонд, тем сложнее сделать его одновременно очень длинным и устойчивым к «складыванию» в изгибах. Поэтому для малых диаметров обычно выбирают более умеренную длину, а для длинных трасс часто применяют чуть больший диаметр или специальные проталкиваемые конструкции. Если вы видите эндоскоп «очень тонкий и очень длинный», обязательно уточняйте, как он ведет себя при проталкивании и на каких радиусах изгиба производитель гарантирует работоспособность.

Вторая связка — длина и качество изображения. В современных видеоэндоскопах сигнал обычно передается по кабелю, и критического «потемнения» как у старых волоконно-оптических систем может не быть, но увеличение длины все равно повышает требования к защите от помех, качеству сборки и надежности соединений. На длинных зондовых системах также чаще заметны вибрации, микродвижения и сложнее удерживать камеру неподвижно, особенно при работе «на вытянутой длине».

Третья связка — длина и удобство управления. На коротком зонде вы лучше чувствуете контакт, проще дозировать усилие, легче проходите повороты. На длинном — больше трения, выше вероятность зацепиться за внутренние элементы, сложнее вернуть наконечник назад без «закусывания». Поэтому для длинных объектов полезны аксессуары: направляющие трубки, защитные оболочки, центраторы, роликовые опоры, а иногда и использование смазок, допустимых для конкретной среды.

Как выбрать правильную длину эндоскопа для промышленного применения? Начните с простой логики: измерьте максимальную дистанцию до контрольной зоны и добавьте запас на маневры. В реальных условиях вам почти всегда нужен «лишний» ход — чтобы пройти изгиб, развернуть наконечник, обойти препятствие и не работать на пределе. Часто практичный запас составляет порядка 10–30% от расчетного пути, но многое зависит от числа поворотов и состояния поверхности внутри (грязь, отложения, шероховатость).

Далее оцените геометрию. Если вход прямой и трасса ровная, длинный зонд проходит легче. Если есть несколько жестких поворотов, переходы диаметров, ребра или отложения, то даже номинальной длины может не хватить, потому что зонд «не проталкивается» до конца. В таких случаях иногда разумнее выбрать эндоскоп чуть короче, но с лучшей управляемостью и правильными аксессуарами, чем максимально длинный «на бумаге».

Также заранее определите, что для вас важнее: доступ на большую глубину или максимальная точность диагностики. Для точной дефектоскопии (например, трещины, коррозионные язвы, дефекты кромок) чаще берут длину «впритык к задаче», чтобы сохранить управляемость и стабильность. Для поисковых осмотров, где главное — добраться и увидеть общую картину, часто оправдана большая длина.

В популярных коммерческих запросах пользователи часто ищут «видеоэндоскоп 3 метра», «эндоскоп 5 метров», «промышленный эндоскоп 10 метров». И это не случайно: 3 м — универсальный диапазон для сервисных и ремонтных работ, 5–10 м — для инженерных коммуникаций и протяженных полостей. Но правильный выбор всегда начинается не с цифры в каталоге, а с понимания маршрута внутри объекта и условий работы.

Итог простой: длина эндоскопа в технической эндоскопии — это баланс между достижимостью зоны контроля и реальной управляемостью, стабильностью изображения и удобством работы. Если вы подбираете оборудование под конкретный объект, лучше всего ориентироваться на максимальную глубину доступа плюс разумный запас, учитывать изгибы и выбирать конструкцию зонда под вашу задачу: короткий и точный для агрегатов, более длинный и проталкиваемый для труб и трасс. Если хотите, скажите, для какого объекта вы подбираете эндоскоп (тип, примерная протяженность, диаметр и количество изгибов) — подскажу оптимальную длину и тип зонда под вашу задачу.
